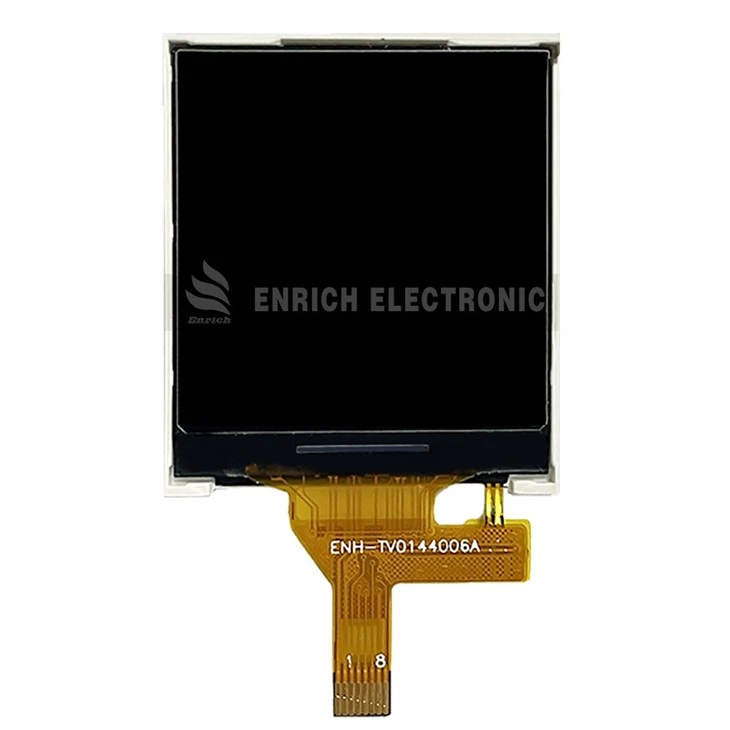

Mòdul de pantalla LCD quadrada de 1,44 polzades



ENH-TV0144006ADescripció



El mòdul LCD quadrat de 1,44-polzades s'ha assegurat el seu lloc a les aplicacions de pantalles compactes per raons sòlides i pràctiques-no només per números d'especificacions. Amb una resolució de 128 × 128 en una proporció quadrada perfecta d'1:1, aconsegueix un equilibri entre imatges nítides i eficiència espacial que les pantalles rectangulars simplement no poden igualar. Molts clients inicialment prefereixen pantalles llargues i estretes per a dispositius portàtils o portàtils, només per adonar-se després de prototipar que el format quadrat ofereix dissenys molt més nets per a esferes de rellotge circulars, interfícies d'usuari simètriques i icones d'estat sense retalls incòmodes o espai perdut. Tant si esteu desenvolupant un rellotge intel·ligent per a nens, un portàtil mèdic o un panell de control industrial, aquest mòdul funciona de manera fiable en dissenys del món real.

La nostra pantalla LCD quadrada de 1,44-polzades està construïda al voltant del controlador IC ST7735S, que admet interfícies paral·leles SPI i MCU de 4-fils, amb un rang de temperatura de funcionament estable de -20 graus a +70 graus, un que hem provat rigorosament en sèries de producció en massa. Amb només 2,25 mm de gruix i menys de 5 grams, afegeix un pes o un volum gairebé perceptible als dispositius prims, però és compatible amb gràfics a tot color sense cap compromís.

Amb 128 × 128 píxels en una diagonal de 1,44 polzades, el mòdul assoleix aproximadament 125 PPI, prou nítid per a text petit, icones i gràfics a distàncies de visualització típiques de 30 a 50 cm. Però el valor real de la relació d'aspecte 1:1 es revela a l'aplicació: sense estirament forçat per als dials de rellotge rodons, disseny horitzontal i vertical equilibrat per als indicadors i una estructura visual naturalment ordenada que fa que el disseny de la interfície d'usuari sigui molt més intuïtiu.

El ST7735S és un conductor de cavall de batalla en el qual hem confiat durant anys-madr, ben-documentat i amb un gran suport tant a les comunitats de fabricants com a industrials. Més enllà de l'SPI estàndard de 4-fils, també funciona amb interfícies paral·leles SPI de 3 fils i MCU de 8/16 bits. La configuració SPI de 4 cables utilitza només cinc pins (CS, DC, MOSI, SCK, RESET), cosa que la fa ideal per a dissenys on els recursos d'E/S són ajustats, una de les raons clau per les quals els clients sol·liciten constantment aquesta configuració.



La pantalla està optimitzada per a la visualització a les 12 -(U70/D60/L70/R70), el que significa que funciona millor quan es veu des d'una mica més amunt, cosa que funciona molt bé per als panells muntats a-al nivell dels ulls o cap avall-. Per a les aplicacions que exigeixen una visibilitat d'-ample angular, oferim variants IPS, una cosa que sempre parlem amb els clients al principi del disseny per evitar problemes de visibilitat més endavant.

Alimentat per una única font de 2,8 V–3,3 V, el mòdul consumeix només 15–20 mA per a la lògica i 40–60 mA per a la llum de fons a plena brillantor. La il·luminació de fons utilitza un únic LED blanc amb limitació de corrent integrada i admet la regulació PWM, permetent un bon equilibri entre la brillantor de la pantalla i la durada de la bateria en dissenys portàtils.



En projectes reals desplegats, aquest mòdul ocupa funcions que van més enllà de les "llistes d'aplicacions" genèriques. S'ha convertit en un estàndard de facto per als rellotges intel·ligents i els rastrejadors de fitness bàsics per a nens, on la resolució de 128 × 128 gestiona fàcilment el temps, els passos, la freqüència cardíaca i les icones de notificació, mentre que el seu pes ultra-lleuger garanteix la comoditat durant tot el-dia.

Per a dispositius mèdics-mesuradors de glucosa, oxímetres de pols, monitors de pressió arterial i ordinadors portàtils d'ECG-, el baix pes i la baixa potència són fonamentals per a la portabilitat. Els provadors de mà industrials, els calibradors i els penjolls HMI depenen de la seva tolerància a la temperatura entre -20 graus i +70 graus per mantenir-se utilitzables en condicions de fàbrica i de camp.

Els termòstats domèstics intel·ligents, els monitors de qualitat de l'aire, els controls d'electrodomèstics petits, els comandaments a distància i els terminals TPV compactes utilitzen la seva petita empremta per estalviar espai intern crític. Per a fabricants i educadors, la seva compatibilitat plug-i-play amb Arduino, ESP32, STM32 i Raspberry Pi-associada a biblioteques com Adafruit GFX-fa que la creació de prototips sigui ràpida i accessible, mantenint-la popular en projectes d'afició i STEM.



Des del punt de vista del fabricant i de l'enginyeria, la força d'aquest mòdul quadrat de 1,44 polzades rau en la usabilitat pràctica, no només en les xifres del full de dades.

El factor de forma quadrada utilitza completament la zona frontal en tancaments quadrats, a diferència dels panells rectangulars que deixen buits. En els wearables, on cada mil·límetre compta, aquesta eficiència espacial millora directament la compacitat del disseny. L'ecosistema robust de l'ST7735S i el nombre mínim de pins simplifiquen el desenvolupament i l'encaminament de PCB, alliberant pins per a sensors, ràdios o bateries, mentre que el suport de color 65K/262K garanteix una representació d'interfície d'usuari vibrant i neta.

El seu pes inferior a -5 g i el seu perfil de 2,25 mm provenen d'un disseny estructural i de retroil·luminació refinat, prim, però prou durador com per suportar proves de muntatge i caiguda. Els amplis intervals de temperatura de funcionament i emmagatzematge (emmagatzematge de -30 graus a +80 graus) el fan adequat per a entorns exteriors i durs.

El consum de baixa potència i el corrent de repòs de nivell{0}}microamplificador augmenten la durada de la bateria dels dispositius portàtils. Múltiples opcions d'interfície permeten que funcioni amb gairebé qualsevol controlador principal sense redisseny. El mòdul és totalment compatible amb RoHS per als mercats globals i es pot personalitzar en FPC, tacte, vidre de coberta i brillantor-tot i que les variants personalitzades comencen a partir de 1.000 unitats, un equilibri que hem trobat que funciona millor tant per a la creació de prototips com per a la producció en massa.



Mecànicament, el mòdul estàndard utilitza un FPC de 26-pins de 0,5 mm de pas amb coixinets-daurats i un reforç, per defecte a la sortida inferior-central amb opcions de sortida-laterals. Està dissenyat per als connectors ZIF per agilitzar el muntatge de gran-volum. La llum de fons utilitza un LED blanc de 300 a 500 cd/m² amb una resistència de limitació de corrent-integrada; hi ha disponibles configuracions de LED múltiples-de més brillantor.

Les dimensions exteriors són 34,41 mm × 29 mm × 2,25 mm, amb una àrea activa centrada de 25,50 mm × 26,50 mm. Incloem dibuixos mecànics 2D complets amb cada enviament de mostres per simplificar la integració del tancament. El polaritzador ve de sèrie amb un recobriment anti-enlluernament per reduir la reflexió en entorns brillants, amb un acabat brillant disponible per a aplicacions on es prioritza la nitidesa. La protecció ESD arriba a una descàrrega d'aire de 8KV, protegint-se dels danys electrostàtics durant la producció i l'ús-especialment important per als clients industrials i mèdics.

La nostra fàbrica té les certificacions ISO9001:2015 i ISO14001:2015, amb el ple compliment de RoHS i REACH. El control de qualitat constant des de les matèries primeres fins als productes acabats garanteix un subministrament estable a-a llarg termini.



Com a fabricant directe, el nostre servei de personalització es basa en l'experiència real del projecte, no només en els canvis de paràmetres. Podem ajustar la longitud de FPC (15-150 mm), la direcció de sortida, els connectors i els forats de muntatge, amb eines que triguen entre 3 i 4 setmanes. Les opcions tàctils inclouen capacitiva (FT3267/CST826) o resistiva, amb unió òptica o espai d'aire. El vidre de coberta pot incloure logotips AG, AF o impresos. La brillantor es pot augmentar fins a 1000 cd/m² per a la llegibilitat de la llum solar. També ampliem els intervals de temperatura i modifiquem les interfícies a petició, avaluant sempre els impactes en el gruix, el cost i el temps de lliurament per endavant per evitar que els clients es desviïn del disseny innecessaris.



● OEM&ODM ● NO MOQ ● MOSTRES EN ESTOC ● TAULA DE PROVES OPCIONAL

















ESPECIFICACIONS

ARTICLE	DIMENSIÓ	UNITAT
Mida	1.44	polzada
Dimensió d'esquema	34.41x29x2.25	mm
Temperatura de funcionament	-20 graus - +70 graus	grau
Temperatura d'emmagatzematge	-30 graus - +80 graus	grau
Resolució	128x128
