Mòdul COB
Fundada el 2012, Shenzhen Enrich Electronics Co., Ltd és un fabricant i proveïdor de solucions de pantalles LCD de terminal intel·ligent que integren R+D, disseny, producció, vendes i servei. Ens comprometem a produir una pantalla LCD monocroma, que inclou una pantalla LCD segmentada, una pantalla gràfica i una pantalla LCD TFT en color i una pantalla OLED.
Per què escollir-nos
Servei de personalització
Oferim serveis de personalització altament personalitzats, dissenyant i adaptant meticulosament cada producte per satisfer les necessitats específiques dels nostres clients, assegurant que cada article compleixi les seves necessitats úniques.
Control de qualitat
Hem implementat un sistema de control de qualitat estricte, on tots els productes se sotmeten a diverses rondes de proves rigoroses i proves d'envelliment abans de l'enviament per garantir que són estables, fiables i compleixen els estàndards de la indústria.
Equipament avançat
La nostra empresa està equipada amb instal·lacions de producció d'última generació i un ampli espai de producció, amb 9 línies d'enllaç COG, 8 línies de muntatge de mòduls LCD, 10 línies de muntatge de retroil·luminació, 6 línies d'enllaç COB, 10 línies de producció de mòduls TFT automàtiques, 8 automàtiques. línies de producció de polaritzadors i 1 línia de producció SMT, que garanteixen processos de fabricació eficients i d'alta qualitat.
Equip professional
Tenim un equip d'enginyeria experimentat amb una àmplia experiència i capacitats tècniques entre dominis, capaç de proporcionar consultes tècniques professionals i solucions integrals per a clients de diferents indústries.
Mòdul COB personalitzat
El nostre equip experimentat pot desenvolupar la solució adequada amb un conjunt integrat de diferents tecnologies a les vostres mans.
Tecnologies de visualització
● Tipus de visualització: TN, HTN, STN, FSTN i VA
● Polaritzadors transmissius, transflexius i reflectants
● Modes positiu i negatiu
● Gruix del vidre ITO: {{0}},4 mm, 0,55 mm, 0,7 mm i 1,1 mm
● Mode de conducció estàtica i mode de conducció dinàmica
● Formes: rodones, rectangulars, octangulars i passants
● Angle de visió: 12 en punt, 3 en punt, 6 en punt, 9 en punt i angle de visió total
● Personalització del color de fons: gris, blau, groc-verd, negre, etc
Serveis de muntatge
● Serigrafia: màscara negra, vermella, verda, blava, impressió multicolor
● Solucions tàctils: tecnologia tàctil de pel·lícula ITO unilateral i tecnologia tàctil de pel·lícula ITO de doble cara
● Muntatge de retroil·luminació intern
● PCBA personalitzable amb botons tàctils
● Integració amb superposició de pantalla tàctil resistiva o capacitiva
● Tractament superficial: vidre reforçat, prevenció electrostàtica, polaritzador amb filtre UV
● Interfície: I2C, SPI
● Connexió: PIN, zebra + marc metàl·lic (solució més segura)
Especificació del mòdul COB
|
Tipus de visualització |
STN lcd, transflectiva positiva |
|
LCD Tensió de conducció |
4.7V |
|
Tensió lògica |
5.0V |
|
Mode de conducció |
1/16 DEURE, 1/5 BIAS |
|
Llum de fons |
Blanc/costat 5.0v |
|
Tensió de funcionament |
3,3 V, VDP=21,8 V |
|
Esquema |
126x60,0x11mm |
|
Zona de visualització |
76.0x25,2 mm |
|
Àrea Activa |
70,4 x 20,8 mm |
|
Direcció de visualització |
6H |
|
Temperatura de funcionament |
-20 grau -70 grau |
|
Temperatura d'emmagatzematge |
-30 grau -80 grau |
|
Paràmetre |
Valor de l'estand |
Unitat |
|
Mida del punt |
0.45(W) ´ 0.49(H) |
mm |
|
Pas de punt |
0.475(W) ´ 0.515(H) |
mm |
|
Zona de visualització |
65.5 (W) ´ 38.0(H) |
mm |
|
Mida del mòdul |
90,5(W) ´63,2(H) ´ 10,0 màxim (T) |
mm |
|
Paràmetre |
Símbol |
Min |
Màx |
Unitat |
|
|
Tensió d'alimentació del circuit lògic |
VDD-VSS |
-0.3 |
5.0 |
V |
|
|
Tensió de conducció LCD |
VDD-VO |
-0.3 |
16.0 |
V |
|
|
Tensió d'entrada |
VI |
-0.3 |
VDD+0.3 |
V |
|
|
Temperatura normal. tipus |
Temp. de funcionament. |
TOP |
0 |
50 |
grau |
|
Temp. d'emmagatzematge |
TSTG |
-10 |
60 |
grau |
|
|
Temp. ampliada. tipus |
Temp. de funcionament. |
TOP |
-20 |
70 |
grau |
El nostre mòdul COB més venut

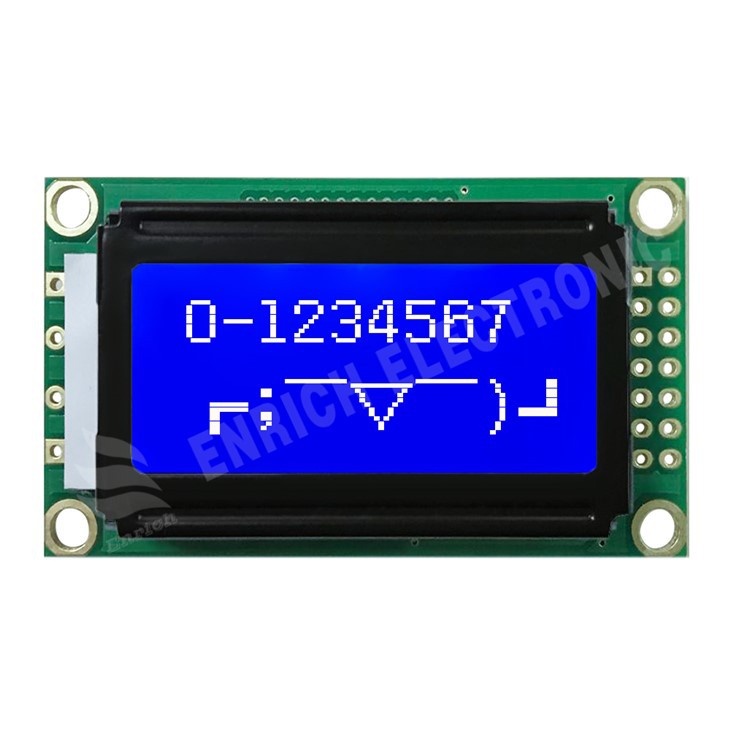

Mòdul de pantalla LCD STN Positive COB de 8x2 caràcters amb fons blau
El mòdul de pantalla LCD de 8x2 caràcters STN Positive COB amb fons blau és un mòdul de pantalla d'alta qualitat ideal per a una àmplia gamma d'aplicacions.
Aquest mòdul de pantalla compta amb una tecnologia STN positiva que proporciona un contrast excel·lent i una gran brillantor, la qual cosa el fa perfecte per a ús exterior o interior.
Mòdul LCD incorporat de xip gris gràfic 160x32
ENH16032D-G és el mòdul de pantalla LCD gràfic de 160x32, fons gris, material STN, amb angle de visió de les 6 en punt. El controlador IC és ST7920+ST7921 amb una tensió de treball de 5,0 V. També tenim un mòdul LCD COB gràfic de 128x64,128x32,132x32,320x240.
Mòdul LCD gràfic YG 128x64
ENH12864M-3 és el mòdul LCD gràfic de 128x64 integrat amb el controlador IC ST7920 o un controlador equivalent. Aquesta pantalla LCD de 128x64 admet MPU/interfície de bus sèrie de 8 BIT i font d'alimentació de 5V. La mida de la mida també és de 93,0 x 70 mm, molt popular per al control industrial.
Mòdul LCD a bord de xip gris de 128x64
Aquest és el mòdul de pantalla LCD gràfica monocroma de 128x64, connector PCB, amb una mida comuna de 93.0x70.0mm.
La nostra empresa té més productes per oferir, consulteu les categories de productes al lloc web, si teniu alguna necessitat, poseu-vos en contacte amb nosaltres.
Pitch ultra-micro.
Pantalla ultra clara.
Caixa més lleugera i fina en comparació amb les LCD de pas petit.
Forta dissipació de calor amb un petit valor de resistència tèrmica.
Redueix l'efecte moiré, oferint una experiència visual superior.
Coherència del color de la pantalla incoherent a causa del petit espai.
S'utilitzen mètodes d'envasament moderns.
Aplicacions dels Mòduls COB
Electrònica de consum
Equipament industrial
Dispositius mèdics
Aplicacions d'automoció
Si us plau, envieu-nos el vostre paper de dibuix inicial, mostres o fotos; si no tens aquesta informació, fes-me saber la teva idea.
Aleshores et donem la solució i el preu estimat. (La mida no afectarà les tarifes personalitzades, però afectarà el preu unitari.)
Negociem les dades tècniques i donem el pressupost exacte.
Organitzeu les tarifes personalitzades.
El nostre enginyer dissenya el dibuix del mòdul COB per a la vostra confirmació en 1-3 dies.
Les mostres noves s'acabaran d'aquí a 15-20 dies.
Després de la confirmació de les mostres, doneu la benvinguda a la producció en massa.
Embalatge
Diagrama de flux del procés de producció LCD
Enriqueix, facilita l'ús de la pantalla LCD
Certificat
